Nawiewna Szyna Szczelinowa STANDARD A 1x

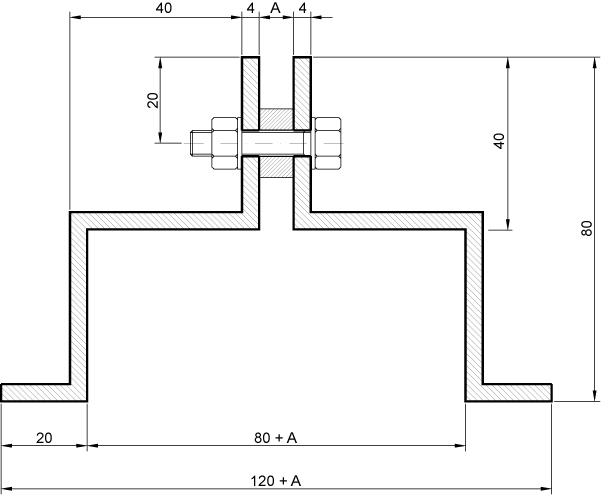

STANDARD – Szyna ze śrubami zewnętrznymi

Nawiewna szyna szczelinowa składa się ze szczeliny oraz skrzynki rozprężnej. Produkowana jest z profili i płaskowników wykonanych ze stopu aluminium (duraluminium) anodowanego. Profile i płaskowniki montowane są razem za pomocą śrub zewnętrznych, gdzie łeb śruby oraz nakrętka wystają na zewnątrz profilu szyny. Śruby tak posadowione stanowią kotwy do betonu, którym zalewane są szyny. Są umieszczone na takiej wysokości, że umożliwiają położenie na posadzce płytek ceramicznych.

ZASTOSOWANIE

Nawiewne szyny szczelinowe stosowane są w układach wentylacji mechanicznej. Służą do równomiernego i efektywnego nawiewu powietrza oraz ciepła w pomieszczeniach. Stosowane są w układach wentylacyjnych i klimatyzacyjnych w halach basenowych, sportowych, obiektach biurowych i mieszkalnych, restauracjach.

MONTAŻ

Nawiewne szyny szczelinowe montuje się w posadzce wzdłuż okien, w parapecie podokiennym lub ławeczce przyściennej. Szyny można łączyć ze sobą za pomocą łączników. Otrzymywana jest wtedy szyna o dowolnej długości. Odległość krawędzi szczeliny od powierzchni przeszklonej powinna wynosić 250 mm. Szyny montuje się na etapie budowlanym przed wykończeniem posadzki, czy parapetu płytkami ceramicznymi lub płytami kamiennymi.

BUDOWA

Szczelina oraz skrzynka rozprężna stanowi całość i jest wykonana z profili i płaskowników  wykonanych ze stopu aluminium (duraluminium). Powierzchnia jest anodowana lub może być lakierowana proszkowo w kolorze wg katalogu RAL. Szyny produkowane są o różnej długości oraz liczbie i szerokości szczelin. Dostosowane są do prawie wszystkich wydajności nawiewanego powietrza. Długość szyn: 30 do 600 cm.

Dokumenty do pobrania:

Kliknij aby pobrać plik PDF.

Kliknij aby pobrać plik PDF.

Kliknij aby pobrać plik PDF.

Kliknij aby pobrać plik PDF.

Tabela przepływów – Nawiewna Szyna Szczelinowa STANDARD A 1x

TypIlość i szerokość
szczelin
[wymiar A]
Szerokość
konstrukcji:
szczelin / podstawy
Wydatek powietrza.
Długość szyny 1 m.
Prędkość wypływu
powietrza 3,8 - 4,2 m/s.
Powierzchnia przyłączy.
Długość szyny 1 m.
Prędkość wypływu
powietrza 4,0 m/s.
Ilość i wymiar przyłączy.
Długości szyny 1 m.
Prędkość wypływu
powietrza 4,0 m/s.
szt. x mmmmm3/hm2mm
A1 1x51 x 513 / 12568,4 - 75,60,0052 x Ø100
A1 1x61 x 614 / 12682,1 - 90,70,0062 x Ø100
A1 1x81 x 816 / 128109,4 - 121,00,0082 x Ø100
A1 1x101 x 1018 / 130136,8 - 151,20,0102 x Ø100
A1 1x121 x 1220 / 132164,2 - 181,40,0122 x Ø100
A1 1x151 x 1523 / 135205,2 - 226,80,0152 x Ø100
