Nawiewna Szyna Szczelinowa STANDARD A 2x

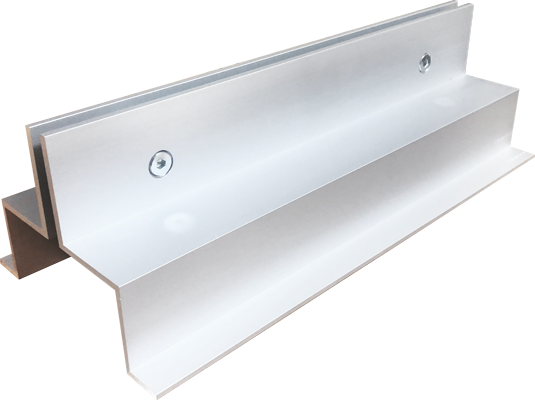

STANDARD – Szyna ze śrubami zewnętrznymi

Nawiewna szyna szczelinowa składa się ze szczeliny oraz skrzynki rozprężnej. Produkowana jest z profili i płaskowników wykonanych ze stopu aluminium (duraluminium) anodowanego. Profile i płaskowniki montowane są za pomocą śrub zewnętrznych, gdzie łeb śruby oraz nakrętka wystają na zewnątrz profilu szyny. Tak posadowione śruby stanowią kotwy do betonu, którym zalewane są szyny. Ich odpowiednie umieszczenie umożliwia montaż na posadzce płytek ceramicznych.

ZASTOSOWANIE

Nawiewne szyny szczelinowe stosowane są w układach wentylacji mechanicznej. Służą do równomiernego i efektywnego nawiewu powietrza oraz ciepła w pomieszczeniach. Stosowane są w układach wentylacyjnych i klimatyzacyjnych w halach basenowych, sportowych, obiektach biurowych i mieszkalnych, restauracjach.

MONTAŻ

Nawiewne szyny szczelinowe montuje się w posadzce wzdłuż okien, w parapecie podokiennym lub ławeczce przyściennej. Szyny można łączyć ze sobą za pomocą łączników. Otrzymywana jest wtedy szyna o dowolnej długości. Odległość krawędzi szczeliny od powierzchni przeszklonej powinna wynosić 250 mm. Szyny montuje się na etapie budowlanym przed wykończeniem posadzki, czy parapetu płytkami ceramicznymi lub płytami kamiennymi.

BUDOWA

Szczelina oraz skrzynka rozprężna stanowi całość i jest wykonana z profili i płaskowników wykonanych ze stopu aluminium (duraluminium). Powierzchnia jest anodowana lub może być lakierowana proszkowo w kolorze wg katalogu RAL. Szyny produkowane są o różnej długości oraz liczbie i szerokości szczelin. Dostosowane są do prawie wszystkich wydajności nawiewanego powietrza. Długość szyn: 30 do 600 cm.

Dokumenty do pobrania:

Kliknij aby pobrać plik PDF.

Kliknij aby pobrać plik xlsx.

Kliknij aby pobrać plik PDF.

Tabela przepływów – Nawiewna Szyna Szczelinowa STANDARD A 2x

Typ	Ilość i szerokość szczelin [wymiar A]	Szerokość konstrukcji: szczelin / podstawy	Wydatek powietrza. Długość szyny 1 m. Prędkość wypływu powietrza 3,8 - 4,2 m/s.	Powierzchnia przyłączy. Długość szyny 1 m. Prędkość wypływu powietrza 4,0 m/s.	Ilość i wymiar przyłączy. Długości szyny 1 m. Prędkość wypływu powietrza 4,0 m/s.
	szt. x mm	mm	m3/h	m2	mm
A2 2x5	2 x 5	22 / 130	136,8 - 151,2	0,010	2 x Ø100
A2 2x6	2 x 6	24 / 132	164,2 - 181,4	0,012	2 x Ø100
A2 2x8	2 x 8	28 / 136	218,9 - 241,9	0,016	3 x Ø100
A2 2x10	2 x 10	32 / 140	273,6 - 302,4	0,020	3 x Ø100
A2 2x12	2 x 12	36 / 144	328,3 - 362,9	0,024	4 x Ø100
A2 2x15	2 x 15	42 / 150	410,4 - 453,6	0,030	4 x Ø100
